小五軸實現在線測量的核心在于利用五軸聯動特性，結合高精度測頭、專業測量軟件及誤差補償技術，實現加工過程中的實時尺寸、位置及形位公差檢測，無需二次裝夾，提升加工精度與效率；在線測量結合了五軸聯動加工的靈活性與實時檢測技術，在精度、效率、成本和工藝適應性等方面具有顯著優勢，尤其適用于復雜曲面、精密零件及多品種小批量生產場景。以下是具體優勢分析：以下是具體實現方式及關鍵要點：

一、在線測量的技術基礎

1、五軸聯動特性：

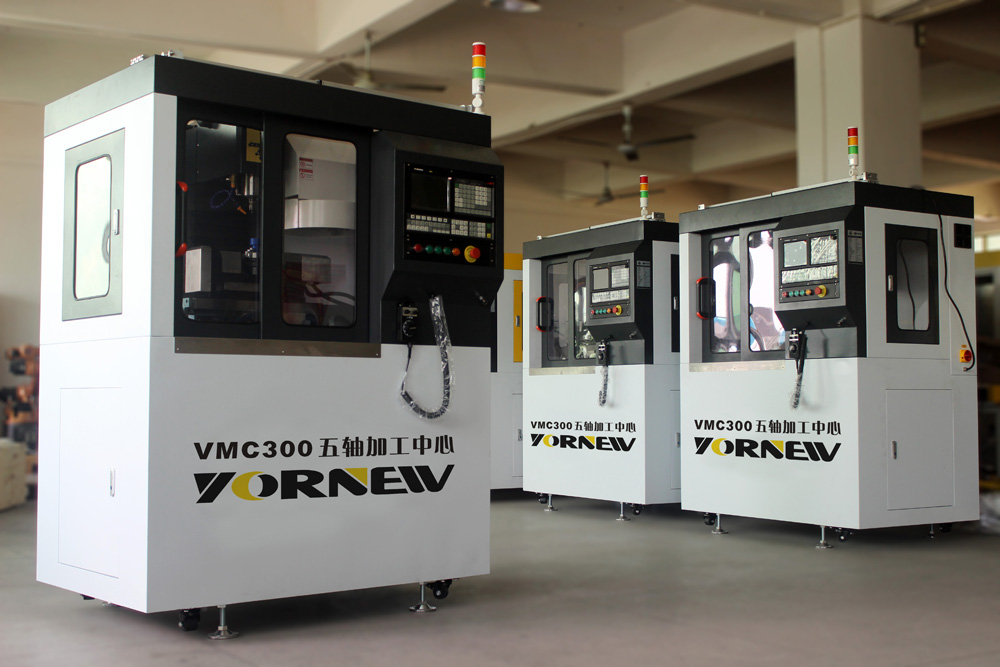

小五軸機床通過旋轉軸（A/B/C軸）與直線軸（X/Y/Z軸）的聯動，可實現復雜曲面加工。在線測量利用這一特性，使測頭能以任意角度接觸工件，檢測傾斜孔、曲面等傳統三軸機床難以測量的特征。
2、高精度測頭系統：

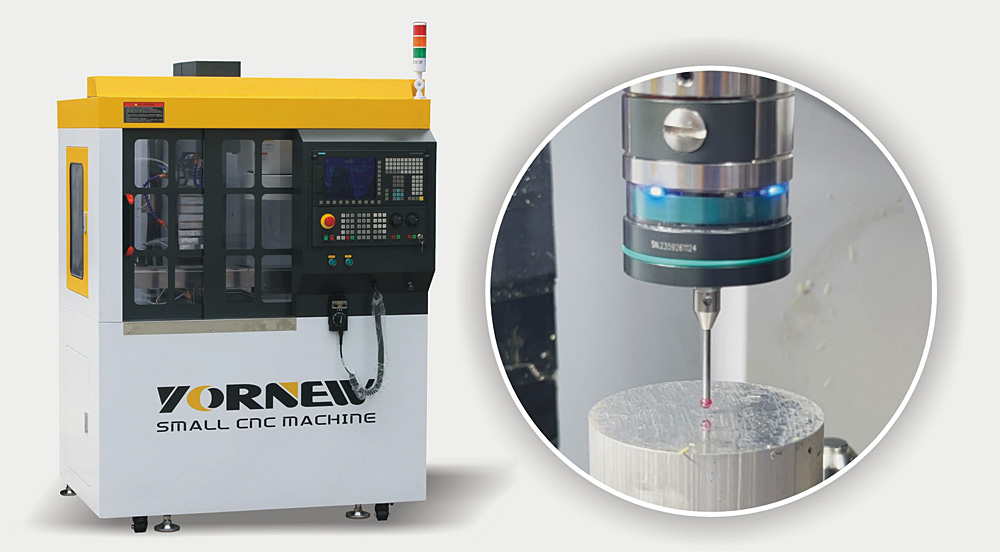

觸發式測頭：如雷尼紹（Renishaw）的PH20測頭，通過機械觸發信號記錄坐標值，適用于尺寸、位置測量。
激光測頭：利用激光反射原理，實現非接觸式測量，適合軟材料或精密面檢測。
測頭校準：通過標準球校準測頭半徑及方向誤差，確保測量精度。例如，在ARCOCAD軟件中，需設定測頭參數并校準測針，校準前將測頭置于標定球上方并調至最大倍率。
3、測量軟件與算法：
專用測量軟件：如BLUM的KinematicsPerfect，可自動測量多軸機床運動精度，識別旋轉軸幾何偏差，并生成補償代碼。
后置處理算法：將測量數據轉換為數控加工程序，實現“測量-加工-再測量”的閉環控制。例如，通過測量法向圓孔方向矢量，直接生成數控代碼進行精密加工。
形位公差測量：支持直線度、平面度、圓度、同軸度等形位公差檢測，雖精度略低于三坐標測量機，但避免了二次裝夾誤差。

二、在線測量的實現步驟

1、機床與測頭準備：
安裝標準球或?qū)Ｓ眯?zhǔn)工裝，用于測頭校準和機床精度檢測。
在測量軟件中配置機床參數（如軸行程、旋轉中心位置）及測頭屬性（如半徑、觸發力）。
2、測量路徑規劃：
確定檢測特征：根據零件圖紙，明確待測尺寸、位置或形位公差。
規劃測點分布：例如，測量圓孔時需均勻分布測點以計算圓心坐標；測量平面度時需覆蓋整個加工區域。
生成測量程序：通過軟件自動生成G代碼，控制測頭按規劃路徑移動并記錄坐標值。
3、實時測量與數據處理：

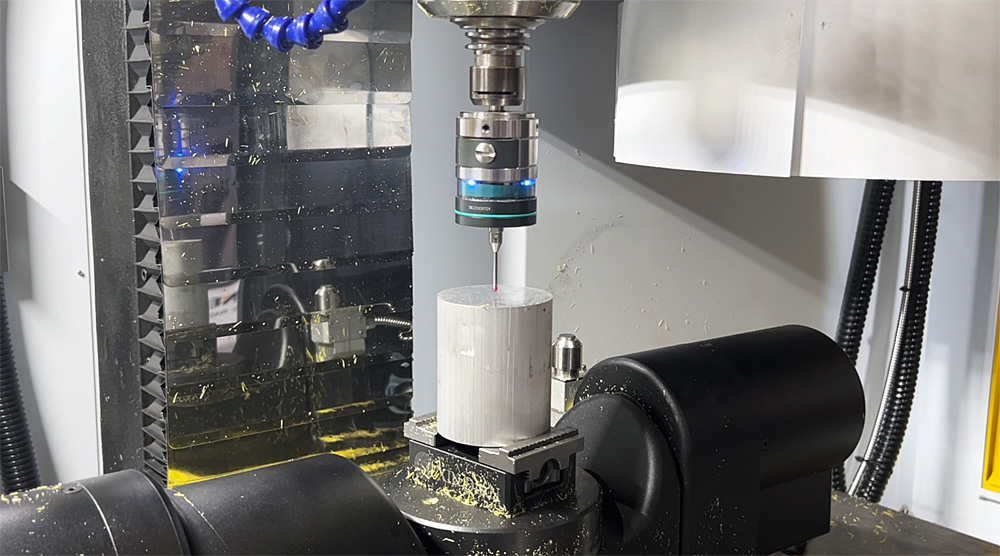

觸發測量：測頭接觸工件表面時觸發信號，機床記錄當前坐標值。
數據補償：根據機床誤差模型（如旋轉軸幾何偏差、熱變形誤差）對測量數據進行補償。
結果可視化：在軟件界面顯示測量值、公差范圍及超差報警，支持?jǐn)?shù)據存檔與追溯。
4、閉環控制與加工優化：
自動修正參數：根據測量結果調整加工參數（如刀具補償值、進給速度），實現“測量-修正-再加工”的閉環控制。
動態精度檢測：利用宏程序和橢圓試塊，快速檢測五軸機床在負載狀態下的綜合運動精度，確保加工穩定性。

三、精度優化：動態補償與全流程控制

1、動態誤差補償：
機床狀態監測：實時檢測機床振動、溫度變化等動態因素對精度的影響，通過軟件算法補償誤差。例如，利用宏程序和橢圓試塊快速檢測五軸機床在負載狀態下的綜合運動精度，確保加工穩定性。 測頭校準技術：通過標準球或?qū)Ｓ眯?zhǔn)工裝，精確校準測頭半徑及方向誤差，測量精度可達微米級，接近三坐標測量機水平。
2、形位公差直接檢測：
支持直線度、平面度、圓度、同軸度等形位公差測量，雖精度略低于專用三坐標測量機，但避免了二次裝夾導致的基準不統一問題，尤其適合檢測傾斜孔、交叉孔等復雜特征的位置度。
3、曲面輪廓高精度匹配：
在模具、葉輪等自由曲面加工中，在線測量可實時采集曲面點云數據，與理論模型對比，自動修正刀具路徑，確保型面精度符合設計要求。

工藝適應性增強：復雜結構與柔性生產：

復雜特征檢測能力
多角度測量：五軸聯動使測頭能以任意角度接觸工件，檢測傳統三軸機床難以觸及的特征（如深腔、斜孔、曲面交線）。 非接觸式測量擴展：結合激光測頭或光譜共焦傳感器，可實現軟材料、透明件或微結構（如半導體晶圓）的無損檢測。
支持多品種小批量
生產快速換型：通過軟件快速切換測量程序，適應不同零件的檢測需求，無需重新設計工裝夾具。 定制化檢測：根據客戶要求靈活調整測量項目和公差范圍，滿足個性化生產需求。
跨行業通用性
航空航天：檢測渦輪葉片、發動機殼體的型面精度和孔系位置度。 汽車制造：測量缸體、缸蓋的平面度和孔系同軸度，保障密封性和裝配精度。 醫療電子：檢測人工關節、手機中框的曲面輪廓度和尺寸一致性。
